[ Unity Shader ] 3D Cube 외곽선

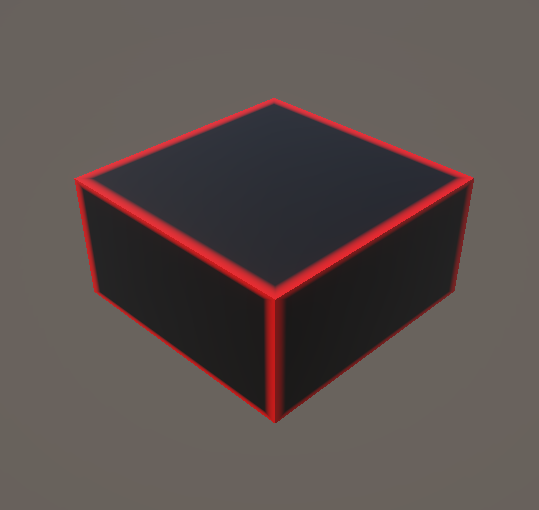

결과물



---

UV 노드 분리

• UV -> Split
• UV의 노드의 R(x), G(y) 값을 따로 사용할수있게 된다.



외곽 감지 값 계산

•  각각의 R(x), G(y) 값을 OneMinus로 반전.
• -반전한 값과 원본 값을 Min에 넣으면 외곽과 가까운 정도를 알 수 있다.

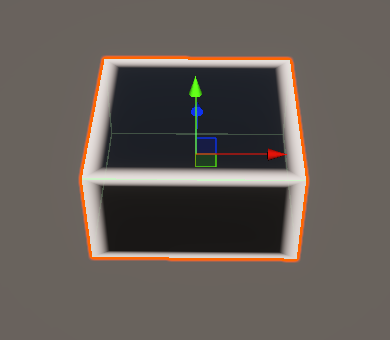

• -마지막 Min 노드를 확인해보면 각면의 테두리 부분에서만 값이 작아지게 된다.



외곽선 두께 설정

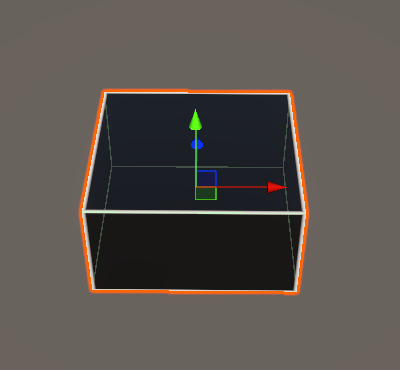

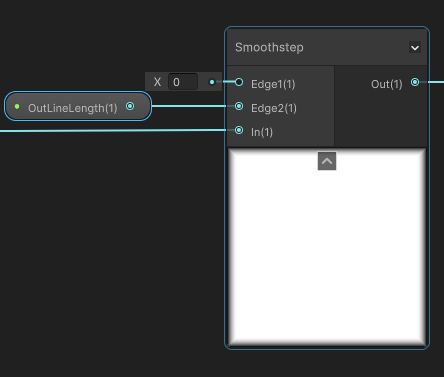

• Smoothstep을 사용해서 Edge2 부분을 사용해 외곽선 굵기를 조절한다.

색상 적용 (Lerp)

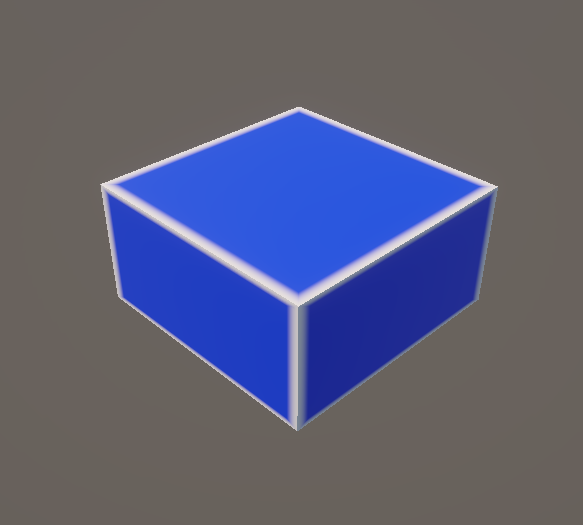

• 기본 큐브의 색상과 외곽선 색상을 Lerp를 사용해서 섞는다.
• 마스크가 1일수록 외곽선 색이 나오고. 0일수록 기본 큐브의 색상이 나오게된다.

---

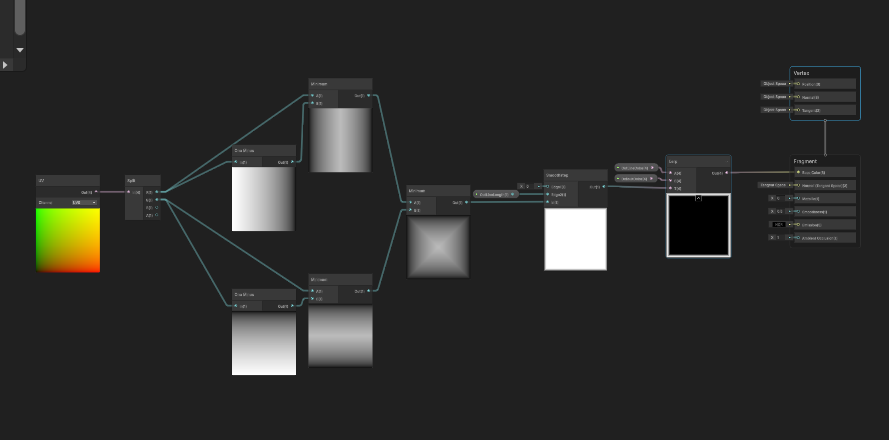

전체노드

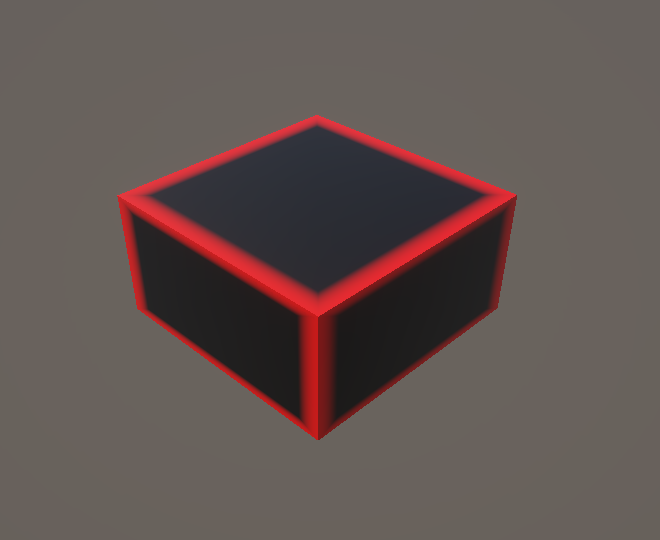

결과물
